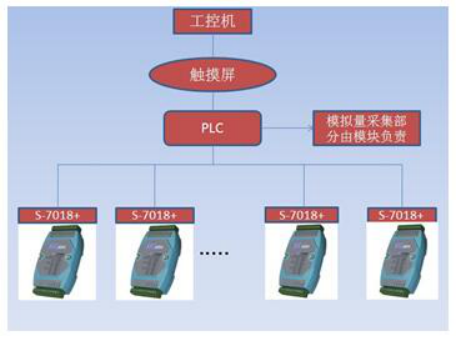

一、系统示意图：


二、系统构成
系统由触摸屏、工控机、PLC及欧宝S-7018+热电偶采集模块构成。
触摸屏作为人机交互的系统，可以设定、存取、显示工艺参数并且可以设定和显示温度；
工控机作为上位主机，完成数据显示及存储，PLC完成整个工艺流程和温度控制，而S-7018+替代了原有PLC模拟量采集的部分，大大降低了成本。
每个玻璃钢化炉根据日常量的不同，测温点由70-300点不等，S-7018+模块的数量10-40个不等，作为 PLC模拟量采集模块，负责各区温度采集。
S-7018+是8路模拟量热电偶输入模块。分辨率为16位，热电偶类型为J、K、T、E、R、S、B可灵活设定。
由于S-7018+温度采集模块采用RS-485通讯方式，可远距离通讯，系统所有模块只需要用一条通讯线进行连接，具有高通讯速率，高采样分辨率，体育化、光电隔离、强抗干扰和双看门狗设计，使系统的可靠性增强，数据高速I/O成为可能，支持标准的MODBUS协议，可以和PLC进行无缝连接，软件开发非常简单。
系统可根据测量的温度点数任意增减模块数量,配置灵活,端子可插拔,采用导轨式安装,施工维护及其方便。
