车载人机接口系统是车载设备和司机交互信息的接口,可通过文字、图像、声音等方式将设备运行的信息传递给司机,又可通过司机输入将查询或参数设置信息输入到车载设备中。 该系统用于辅助司机进行列车的安全驾驶,它通过显示屏给司机提供清晰、直观的驾驶信息,通过触摸屏操作辅助司机完成一系列信息录入和设备日检功能。司机界面可以根据用户的需求进行人性化设计。

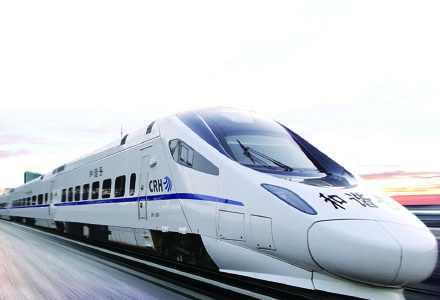

轨道交通
一、 项目概述
车载人机接口系统是车载设备和司机交互信息的接口,可通过文字、图像、声音等方式将设备运行的信息传递给司机,又可通过司机输入将查询或参数设置信息输入到车载设备中。
该系统用于辅助司机进行列车的安全驾驶,它通过显示屏给司机提供清晰、直观的驾驶信息,通过触摸屏操作辅助司机完成一系列信息录入和设备日检功能。司机界面可以根据用户的需求进行人性化设计。

二、 系统要求
1.硬件平台:高性能嵌入式主板,具有强大的数据处理能力和逻辑控制能力;
2.软件平台:嵌入式实时操作系统,采用高级语言编程,保证系统的高可靠性和高移植性;
3.显示屏:显示直观清晰,要求阳光下可视,同时可以实现多任务的显示模式;
4.采用双网冗余技术和安全通信协议与ATP进行通信,有效保证信息的安全性和可用性;
5.大容量存储,同时抗震性能要满足列车使用环境;
6.对外接口丰富,可提供RS232、USB及RJ45接口与外围设备通讯;

三、欧宝解决方案

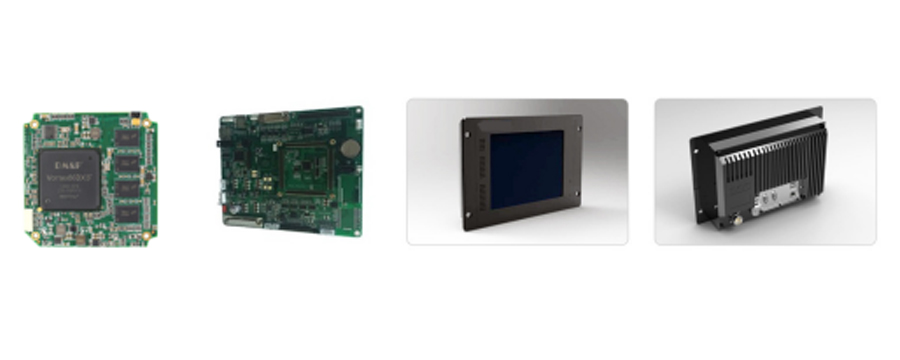

1. 整体方案:SOM核心模块+扩展底板;
2. 系统配置:Wince7.0嵌入式操作系统;
3. 硬件配置:主频双核1G,内存板载1G,存储板载8G ;
4. 显示配置: LVDS,12寸LED液晶屏,高亮800,阳光下可视;
5. I/O接口:2*CAN、2*RS232、2*LAN、4*USB;
6. 环境温度:-40℃-+85℃;
7. 特殊要求:EN50155认证,三防漆,网口隔离,under fill;

系统架构:
